Von welchen Baumaßnahmen sind Fotos anzufertigen?

Trassen in offener Bauweise müssen in Abständen von ungefähr 500 Metern fotografiert werden (offene Trasse mit Bestückung). Der Nachweis der Verlegetiefe muss auf jedem Bild zu erkennen sein. Des Weiteren sind die Schächte nach dem erfolgten Einbau mit einem Foto festzuhalten. Dies gilt ebenso für Sockel von Glasverteilerschränken (GVS) und Multifunktionsgehäusen (MFG).

Die wichtigsten Informationen wurden für Sie von der Westnetz GmbH in folgenden Dokumenten zusammengefasst:

Wie kann ich die Bildnotizen eintragen?

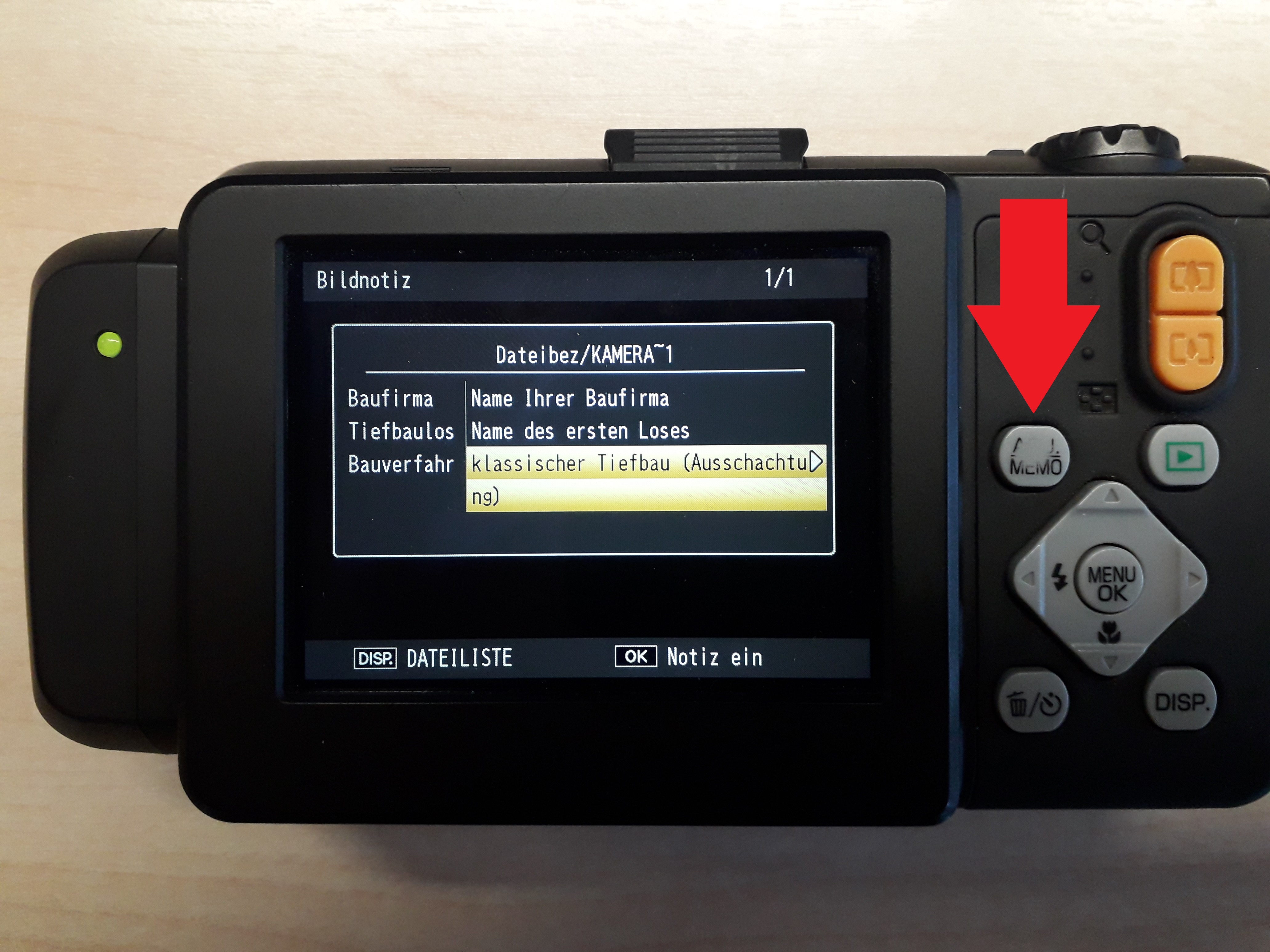

Vor dem Fotografieren können zu jedem Foto weitere Informationen, die Bildnotizen, eingetragen werden. Sollte sich das Eingabefenster nicht automatisch öffnen, drücken Sie hierfür auf die Taste "ADJ./MEMO"

Wählen Sie nun die jeweiligen Werte für die Elemente

• Baufirma

• Tiefbaulos

• Bauverfahren

Falls die Auswahl vergessen wurde oder falsch ist können alle Bildnotizen auch nachträglich, nach dem Upload in das Modul Fotodokumentation Breitbandausbau, geändert werden. Nähere Informationen finden Sie hier.

Wie werden den Fotos GPS-Koordinaten beigefügt?

Beim Start der Kamera wird automatisch nach einem GPS-Signal gesucht. Solange noch kein Signal gefunden wurde zeigt die Kamera keine Koordinaten und das Symbol no-fix an.

Ist das Signal stark genug meldet sich die Kamera mit einem Piepston und die Koordinaten werden im Bildschirm angezeigt.

Prüfen Sie vor der Aufnahme eines Fotos ob Koordinaten auf dem DIsplay der Kamera angezeigt werden. Ist das der Fall, werden die GPS-Informationen automatisch dem Bild angefügt.

Ist der Empfang jedoch zu schlecht oder gar nicht vorhanden kann die Position auch nach dem hochladen in das Modul Fotodokumentation Breitbandausbau korrigiert bzw. hinzugefügt werden. Nähere Informationen finden Sie hier.

Wie kann ich die LOCK-Funktion deaktivieren?

Wenn die LOCK-Funktion aktiviert ist verändern sich die GPS-Koordinaten nicht mehr. Die zuletzt empfangenen GPS-Koodrinaten werden gespeichert ("gelockt"), sodass Sie zumindest mit einer groben Position Fotos aufnehmen können, wo gar kein GPS-Empfang vorhanden ist. Leider kann diese Funktion auch schnell unabsichtlich aktiviert werden, da diese durch einen Klick auf die rechte Pfeiltaste an- bzw. ausgeschaltet wird. Ist die LOCK-Funktion aktiviert wird dies durch das Wort "LOCK" auf dem Display der Kamera angezeigt.

Sollte die Funktion aus Versehen aktiviert sein, klicken Sie auf die rechte Pfeiltaste um diese zu deaktivieren.

Das ein- und ausschalten der Funktion mit der rechten Pfeiltaste kann im Menü auch komplett deaktiviert werden. Schalten Sie dafür zunächst die LOCK-Funktion aus und klicken auf den mittleren Menüknopf "Menü/ OK". Navigieren Sie mithilfe der Pfeiltasten zu dem vierten Reiter von oben "Ex" und wählen unter dem Menüpunkt "GPS-Sp." den Punkt "Aus". Bestätigen Sie die Einstellungen mit dem mittleren Menüknopf "Menü/ OK" um die LOCK-Funktion dauerhaft auszustellen. Wählen Sie den Punkt "Ein" um die Einstellung rückgängig zu machen und die Funktion der rechten Pfeiltaste zum aktivieren der LOCK-Funktion wieder zu aktivieren.

Wie mache ich ein Foto?

Sind die Memowerte korrekt eingetragen und das GPS-Signal vorhanden, kann die Kamera wie gewohnt verwendet werden. Drücken Sie für die Aufnahme eines Fotos auf den gelben Auslöseknopf auf der rechten Oberseite der Kamera.
